4.4 Parallel I/O Adapter Board

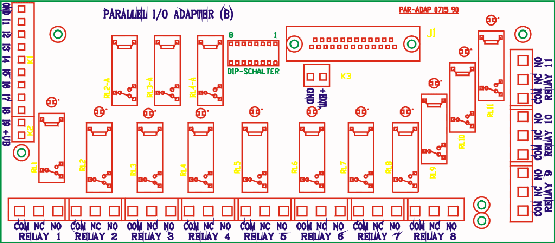

Das Parallel-I/O-Adapter-Board (Art.Nr.: MM 4005/ADAP) wird an das Parallel-I/O-Board (Art.Nr.: MM 4004/IO) über das mitgelieferte 25-polige Eins-zu-Eins-Kabel angeschlossen und stellt dem Anwender Relaisausgänge mit Klemmleisten zur Verfügung. Für die Eingänge sind ebenfalls Klemmleisten vorhanden. Die folgende Zeichnung zeigt das Parallel-I/O-Adapter-Board:



\resizebox*{1\columnwidth}{!}{\includegraphics{images/par_hr.ps}}



Es werden 11 Relais (Relay 1 bis Relay 11) angesteuert. Wenn das jeweilige Relais nicht angezogen ist, dann hat die Klemme "COM" mit der Klemme "NC"=(Normally Closed) Kontakt. Beim Aktivieren des Relais wird die Klemme "COM" mit der Klemme "NO"=(Normally Open) verbunden. Durch die Umschaltkontakte können die Ausgangssignale invertiert werden, z.B. um logische Verknüpfungen zu vereinfachen.

Schutzschaltung:

Bei Verwendung des Boards als Treiber für Absperrventile kann darüberhinaus eine Schutzschaltung benutzt werden, die mit auf das Board integriert wurde und im wesentlichen aus den drei Relais RL2-A bis RL4-A besteht. Diese Schutzschaltung verhindert z.B. gefährliche Gasmischungen, indem nur bestimmte Ventile (Relais) gleichzeitig geöffnet werden können. Es wird vorausgesetzt, daß Ventil 1 (Relais 1) das Trägergas steuert und somit immer eingeschaltet sein darf.

Über den 8-poligen DIP-Schalter wird festgelegt, welches der Relais 2 bis Relais 4 nicht durchschalten können, wenn schon ein oder zwei dieser Relais angezogen haben. Die Relais RL2-A bis RL4-A unterbrechen in diesem Fall die Stromzufuhr.

Die folgende Tabelle zeigt, wie die DIP-Schalter eingestellt werden müssen, damit bestimmte Ventil (Relais)- Schaltkombinationen unmöglich sind:

Wenn alle DIP-Schalter auf "OFF" stehen, bleibt die Schutzschaltung deaktiviert und ist somit wirkungslos. Die Schalter 1 und 2 kommen zum Tragen bzw. werden aktiv, wenn Relais 2 angesteuert wird:

DIP-Schalter "1" - "On" bedeutet, daß Relais 3 nicht anziehen kann.

DIP-Schalter "2" - "On" bedeutet, daß Relais 4 nicht anziehen kann.

Die Schalter 3 und 4 kommen zum Tragen bzw. werden aktiv, wenn Relais 3 angesteuert wird:

DIP-Schalter "3" - "On" bedeutet, daß Relais 4 nicht anziehen kann.

DIP-Schalter "4" - "On" bedeutet, daß Relais 2 nicht anziehen kann.

Die Schalter 5 und 6 kommen zum Tragen bzw. werden aktiv, wenn Relais 4 angesteuert wird:

DIP-Schalter "5" - "On" bedeutet, daß Relais 2 nicht anziehen kann.

DIP-Schalter "6" - "On" bedeutet, daß Relais 3 nicht anziehen kann.

Die DIP-Schalter 7 und 8 werden nicht verwendet.
