1.1 Einleitung

Das Gasmischsystem MICROMIX 4000 dient zur Ansteuerung von bis zu 4 Massendurchflußreglern. Darüberhinaus können ein Druckmeßboard mit 4.5 stelliger Anzeige (Art.Nr.: MM 4008/DRUCK) und maximal 16 Sonderkanäle (Art.Nr.: MM 41xx/MUL bzw. MM 43xx/MUL) erfaßt werden. Für Temperaturen oder andere physikalische Größen stehen Meßwandler zur Verfügung, die in das Gerät eingebaut werden können. Diese Teile sind im Anhang D näher beschrieben.

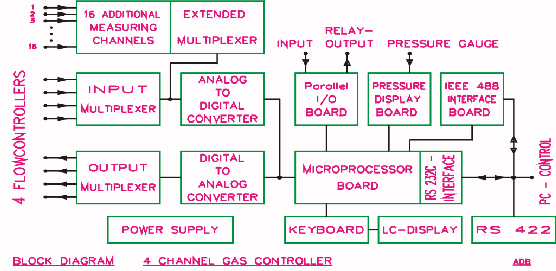

Das folgende Blockbild zeigt die Funktionsgruppen und möglichen Erweiterungen des Gerätes:



\resizebox*{1\columnwidth}{!}{\includegraphics{images/adb0592_hr.ps}}



Anstatt der Steuerung über Taster können alle wichtigen Funktionen des Gerätes auch über die eingebaute RS232C Schnittstelle oder eine IEEE 488 (IEC Bus)-Schnittstelle (Art.Nr.: MM 4003/IEEE) ferngesteuert werden. Darüberhinaus kann das Gerät auch mit zwei Schnittstellen gleichzeitig bedient werden.

Über die seriellen Schnittstellen können auch zwei oder mehr Geräte miteinander verknüpft werden und Master/Ratio-Daten austauschen, sodaß auf diese Weise 8- oder 12-Kanal-Einheiten entstehen.

Ein Parallel-I/O-Interface (Art.Nr.: MM 4004/IO) kann zusätzlich eingebaut werden, eine Kombi-Karte, die der Fernsteuerung über SPS-Signale und Relaisansteuerung dient. Eine zweite serielle Schnittstelle (Art.Nr.: MM 4002/RS) zur direkten Ansteuerung einer SPS (über RS 422) kann ebenso eingebaut werden. In Verbindung mit dieser Schnittstelle ist eine Parametrierung der SPS und das Auslesen von SPS-Registern möglich.

Weiterhin kann das Gerät mit der Option Gassummenzähler (Art.Nr.: MM 4010/SUM) ausgerüstet werden. Der Gassummenzähler besteht aus vier Zählern, die separat für jeden Kanal die Gasmenge erfassen, die seit dem letzten Rückstellen durchgeflossen ist. Die einzelnen Zähler können extern über das Parallel-I/O-Interface gestoppt bzw. zurückgesetzt werden. Darüberhinaus kann jeder einzelne Zähler über die RS232C- oder die IEEE 488-Schnittstelle ausgelesen, zurückgesetzt oder auf einen bestimmten Anfangswert vorgestellt werden.

Darüberhinaus kann ein Steuerungscomputer (Art.Nr.: MM 4000/COM) in das Gerät eingebaut werden, der diverse zusätzliche Steuer- und Regelungsfunktionen übernehmen kann, zum Beispiel als Temperatur-Regler für die Sondermeßkanäle, siehe auch Anhang C3. Der Steuerungscomputer fragt laufend die im Menü "CTLR" der Sondermeßkanäle eingegebenen Werte ab und führt damit Sonderfunktionen aus, im Beispiel als Temperatur-Regler wird die Strecke entsprechend der Werte ausgeregelt, bis die Istwerte gleich den Sollwerten sind. Zusammenfassend bedeutet dieses, daß mit dem Steuerungscomputer auch ausgefallene Kunden-Sonderwünsche schnell und einfach realisiert werden können. Bei Bedarf erbitten wir Ihre Anfrage und senden Ihnen gerne detaillierte Unterlagen zu bzw. erstellen einen Lösungsvorschlag.
