JSCom Boot-Loader für Windows

Kurzanleitung


Wichtige Vorbemerkung:

Bevor Sie mit dem Download einer neuen Firmware beginnen, sollten Sie auf jeden Fall alle am Zielsystem angeschlossene Peripherie abstecken! Sensoren, Relais, Analog- und Digitalausgänge werden je nach Typ des Zielsystems direkt von der Firmware kontrolliert, die jedoch während des Downloads nicht aktiv ist. Somit können an den Ausgängen des Gerätes völlig willkürliche und nicht vorhersehbare Zustände entstehen, die unter Umständen zu gefährlichen Anlagenkonstellationen führen könnten!

  1. Downloaden Sie die Datei jscboot.zip.

  2. Entpacken Sie die Datei in ein Verzeichnis Ihrer Wahl. Die Zip-Datei enthaelt nur eine einzige Programmdatei jscboot.exe.

  3. Schließen Sie das Zielsystem an einer freien seriellen Schnittstelle Ihres Computers an, schalten Sie das Zielsystem aber nicht ein.

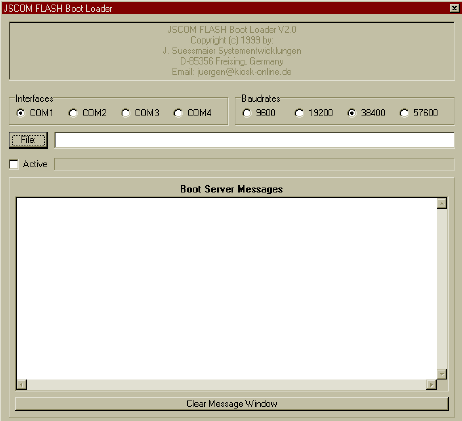

  4. Starten Sie das Programm jscboot.exe. Die Oberfläche stellt sich wie folgt dar:

  5. In der Auswahlgruppe "Interfaces" wählen Sie bitte die an das Target angeschlossene Schnittstelle.

  6. In der Auswahlgruppe "Baudrates" können Sie bei Bedarf die für die Übertragung zu benutzende Baudrate einstellen. Der Default steht auf 38400 Baud und derzeitig gibt es auch keine von uns ausgelieferten Geräte, die mit anderen Baudrates arbeiten.

  7. Geben Sie nun den vollständigen Pfad der Programmdatei ein, die Sie in das Gerät laden wollen. Diese Eingabe können Sie entweder direkt in dem Eingabefeld rechts neben dem "File" Button vornehmen oder sie klicken auf den "File" Button um eine Dateiauswahlbox zu erhalten, mit deren Hilfe Sie bequem durch Ihre Filesysteme navigieren können.

  8. Aktivieren Sie die Checkbox "Active". Damit wird der Bootloader scharf geschaltet und wird eingehende Boot-Anforderungen des Zielsystems umgehend beantworten.

  9. Schalten Sie das Zielsystem ein. Unmittelbar nach dem Einschalten des Zielsystems sendet dieses einmalig einen Boot-Request, der nun von jscboot.exe erkannt und beantwortet wird. Der Download der spezifizierten Datei beginnt. Den Fortschritt des Downloads können Sie der Anzeige rechts neben der "Active" Check-Box ablesen. Zusätzlich werden in dem Anzeigefenster "Boot Server Messages" einige Statusmeldungen ausgegeben. Das Anzeigefenster können Sie jederzeit mit der Taste "Clear Message Window", die sich direkt unter dem Anzeigefenster befindet, löschen. Nach Beendigung des Downloads erlischt die "Active" Anzeige und das Zielsystem startet umgehend die neu geladene Firmware. Soll erneut ein Download durchgeführt werden, so müssen Sie die "Active" Check-Box wieder aktivieren.

  10. Beenden Sie das Programm mit dem kleinen (x) Button, der sich in der rechten oberen Ecke des Programmfensters befindet.
